Revista GR-0: número 4
Sección04 Rincón del aspirante
Título
La batalla del aspirante o el equipo portatil


(Breve descripción y elementos más importantes).

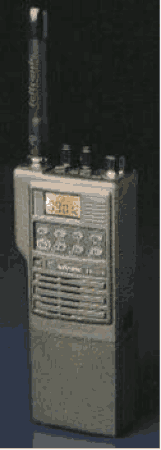

Pretendemos aquí dar un rápido repaso a los elementos básicos de nuestra radio portátil, también conocida por algunos como “pocket”, palabra inglesa que significa “bolsillo” literalmente o “walky”, también del inglés, palabra que acorta la expresión “walky talky”, que viene a significar algo así como “andar y hablar”. Yo particularmente me refiero a ella como “portátil”. El modelo común de nuestra radio portátil es el Teltronic PR 316-M, es el que usan todos los voluntarios, salvo el modelo usado por Jefatura (PR-216 F1), modelo éste último al que nos referiremos al hablar de los canales del mismo. Se trata de un modelo robusto, durísimo, aunque un poco grande de tamaño, para trabajar en las frecuencias de VHF, esto es, Very High Frecuency, o lo que es lo mismo, Muy Alta Frecuencia. Ya sabéis, por el Nivel I, que las longitudes de onda comprendidas en este segmento abarcan desde 30 hasta 300 Mhz. y que la modulación empleada es la FM (Modulación de Frecuencia).

Antes de comenzar a describir los componentes básicos de esta importante herramienta de nuestra labor, es conveniente recordaros que, siempre, cuando vayamos a hablar por radio, hemos de tener en cuenta que el canal que vayamos a utilizar no esté en ese mismo instante siendo utilizado por otros compañeros en otros comunicados, puesto que, de intentar hablar en esas circunstancias, no sólo no conseguiremos ser oídos, sino que además, interferiremos en el comunicado en curso, pudiendo hacerlo incomprensible con las molestias que ello pueda ocasionar. También tenéis que tener muy claro que cualquier anomalía que podáis detectar en el equipo portátil que estéis usando deberéis reportarla tan pronto sea posible a la Sección de Transmisiones para su comprobación y prueba. Si esta anomalía surge de modo imprevisto en el transcurso de un servicio, deberéis ponerlo en conocimiento del CECOP a través de cualquier compañero de servicio que pueda comunicarse con él, si es que os resulta imposible la comunicación con vuestro equipo, dado que el CECOP debe conocer las incidencias y puede resolveros el problema cambiándoos el equipo. De todas formas, la mayor parte de las veces los llamados “problemas” se reducen a zonas de dificultad de recepción o transmisión, hablar con el micro muy pegado o retirado a nosotros, antena en contacto con el cuerpo, micro de mano defectuoso debido a tirones, etc., “problemas” fácilmente solucionables por nosotros mismos.

Elementos más importantes de nuestro equipo portátil:

1º) ANTENA: (EMISORA Y RECEPTORA). No debe estar en contacto con el cuerpo para su óptimo trabajo. Debe estar bien apretada en su anclaje previsto.

2º) CAN: Ruedecilla que selecciona el canal deseado de 0 a 15. Al empezar nuestro servicio situaremos esta rueda en el canal de trabajo que nos indique el Coordinador y, salvo orden expresa en contra, no lo cambiaremos. Si llevamos tiempo sin escuchar nada por nuestro portátil deberemos revisar que se encuentre en el canal prefijado. Es importante reseñar aquí las equivalencias de nuestros canales y sus funciones.


Para Portátiles (PR-316 y PR-216) y Móviles (P-256 y P-2500 F1/F2):

0 Canal Inverso RPT del CH-05.
1 Canal RPT P. C. Junta Andalucía Zona Centro.
2 Canal RPT P. C. Junta Andalucía Zona Sur.
3 Canal Directo P. C. Junta Andalucía Provincial.
4 Canal RPT P. C. Junta Andalucía Zona Norte.
5 Canal RPT AVPC GR (normal de trabajo).
6 Canal Directo AVPC GR.
7 Canal RPT Gran Cobertura AVPC GR.
8 Canal Directo Rescate.
9 Canal RPT Reserva AVPC GR.
10 Canal Directo Reserva AVPC GR.

Para PR-316:

11 Canal RPT AVPC GR (CH-05) con secrafonía.
12 Canal Directo AVPC GR (CH-06) con secrafonía.
13 Canal RPT Reserva AVPC GR (CH-09) con secrafonía.
14 Canal Directo Reserva AVPC (CH-10) con secrafonía.
15 Canal Inverso RPT AVPC (CH-11) con secrafonía.






P-2500






3º) VOL: Segunda ruedecilla o potenciómetro, la cual sirve de interruptor (ON/OFF) y volumen del equipo, que varía de menos a más (potenciómetro) conforme la giras de izquierda a derecha. Se debe revisar y adaptar a cada situación en la que nos encontremos durante el transcurso de nuestro servicio. Un caso extremo, por ejemplo sería la Procesión del Silencio, en la que no debe prácticamente dársele apenas volumen y el otro cualquier día de Corpus en el Ferial, en los que el ruido ambiental es tan grande, que casi siempre va a tope, especialmente en la zona de Carrusel.

4º)CONECTOR PARA EL MICRÓFONO/AURICULAR DE MANO: Pieza roscada que, cuando no tiene conectado el micrófono, debe resguardarse con el correspondiente tapón para evitar que entre suciedad entre los contactos. Al conectar el micro/auricular de mano, hemos de tener mucho cuidado para hacerlo correctamente y siempre sin forzar, pues el conector del micro tiene una posición que es la correcta y que encontraremos girándolo suavemente sobre este conector. Una vez conectado correctamente lo afianzaremos mediante la rosca de sujeción al mismo.

Como sabéis, a través del micro de mano que le podemos conectar, tenemos también un altavoz, por lo que manejaremos con cuidado el volumen de nuestro equipo para evitar que pueda molestar en determinadas situaciones. También podemos conectarle a este micro de mano el popularmente conocido “pinganillo”, o auricular, recomendable en ambientes ruidosos. Recordad que, en nuestros equipos, el uso del “pinganillo” no impide que la modulación que recibamos salga a través del altavoz del propio equipo y del micrófono, por lo que deberemos tener cuidado de no poner un volumen excesivamente alto, pues se puede escuchar por personas ajenas todo lo que nos estén transmitiendo.

5º) SIL O SILENCIADOR: Con ello silenciamos los ruidos de fondo en las comunicaciones. En nuestro caso no necesitaremos su servicio. También se le suele denominar SQUELCH en muchos equipos.

6º) SCAN (SCANNER) : Significa ‘buscar’. Cuando decimos que un equipo de radio está “escaneando”, queremos decir que está buscando o rastreando los canales –o frecuencias- programados que se encuentren ocupados, para, en ese preciso momento, pararse en ellos. Pulsando esta tecla, el equipo estará a la escucha de los canales programados.

7º) PRI (PRIORITY): Teniendo activado este botón, independientemente del canal en el que estemos, cuando se hable por el canal programado como prioritario, nosotros lo oiremos.

8º) RX-TX (RECEPCIÓN Y TRANSMISIÓN): Luz roja testigo de que el portátil está encendido. Indica la carga de la batería. También indica cuando se pulsa el PTT –ahora veremos qué es el PTT-, quedando encendida fija hasta que se suelta éste.

9º) PRI-SCAN: Luz verde que se enciende cuando se oprime SCAN y cuando en las comunicaciones se pasa a modo RX (recepción).

10º) PTT (PUSH TO TALK = PULSAR PARA HABLAR): Es el popularmente conocido como “Petete”. Este es un botón rectangular de goma negra. Se emplea exclusivamente para hablar. Debe pulsarse y mantenerse pulsado dos segundos antes de empezar nuestro comunicado y no soltarlo mientras dure el mismo. Hay que pulsarlo con firmeza para evitar que nuestra comunicación se entrecorte. Una vez finalizado nuestro cambio dejaremos de pulsarlo. Siempre nos cercioraremos antes de pulsarlo, que el canal en que vamos a transmitir esté desocupado en ese momento para no interferir otras transmisiones de compañeros.

11º) AUX (AUXILIAR): Se trata de un PTT auxiliar, es de tamaño más pequeño que el anterior. Si lo pulsamos también podemos hablar. Su función principal es la de realizar las llamadas selectivas, pero con este modelo de Teltronic no es posible realizarlas. (Sí con el PR 216 F1).

12º) BOTÓN DE LIBERACIÓN DE BATERÍA: Metálico, se encuentra en el lateral y es rectangular. Pulsándolo se suelta la batería.

13º) ALTAVOZ / MICRÓFONO: Es la zona por la que se debe hablar y escuchar.

14º) BATERÍA: Es la parte encargada de alimentar al portátil, tiene un voltaje de 4´8 V y es recargable. Para su óptimo rendimiento es conveniente recargarla cuando esté totalmente descargada y una vez realizada la carga completa retirarla del cargador. Es importante decir aquí que, tras el servicio prestado y cuando dejemos los portátiles en el CECOP en sus correspondientes cargadores numerados, no habremos de quitarles a nuestros equipos los micrófonos de mano si los hemos llevado incorporados al mismo. Igualmente, si observáramos alguna anomalía en la batería, tal como un rápido agotamiento de la misma sin causa justificada, deberemos ponerlo en contacto de la Sección de Transmisiones (5), para la comprobación técnica de la misma.
Voluntarios de P.C. junto al equipo de transmisiones


15º) ENGANCHE DE BATERÍA: Se trata del anclaje o sujeción de la batería al chasis o cuerpo de nuestro equipo. Si giramos ésta, siempre con cuidado, la enganchamos. Se debe comprobar que la sujeción es correcta, tirando del portátil hacia arriba y de la batería hacia abajo, sin que se mueva o haya holguras entre ambos.

16º) ENGANCHE PARA CINTURÓN: Se trata de una pieza metálica que sirve para sujetar nuestro equipo al cinturón. Particularmente prefiero hacerlo con la funda de cuero que corresponda al número de nuestro equipo, la cual se ajusta con dos cierres a presión a nuestro cinturón de faena y es más segura que este enganche. Si os decidís por poneros el portátil en su funda y fijado al cinturón tened en cuenta que resulta mucho más fácil y cómoda de hacer esta operación primero con la funda suelta, para una vez fijada al pantalón, ponerle dentro el equipo. Hacerlo con el equipo dentro de la funda es más engorroso y se tarda más tiempo. Esta funda tiene dos enganches metálicos en sus laterales para también poder adaptarle una correa y de esta forma llevar el equipo portátil en bandolera, lo cual, si lo probáis es mucho más cómodo (se evitan problemas con la antena al sentarnos y, sobre todo, el que nuestro portátil pueda caer a consecuencia de haberse soltado los dos cierres a presión que lo fijan a nuestro cinturón, situación esta muy corriente.

Recordad siempre que en un servicio la radio puede darnos la solución a muchas cosas. Nuestro portátil es una herramienta de trabajo útil y eficaz siempre que se sepa hacer buen uso de ella. Trataremos siempre de dirigirnos por ella con corrección, utilizando los códigos que necesitemos y, si en un momento dado no los recordamos, hablaremos sin ellos, evitando siempre dar nombres de personas o números de teléfonos privados. Para ello siempre tendremos los teléfonos móviles. Una cosa más para terminar, la concisión de nuestros mensajes es también fundamental. Ya lo dice el refrán: “lo bueno, si breve, dos veces bueno”.

Muchas felicidades a todos en este nuestro XV Aniversario.

José Fernández. 18454
